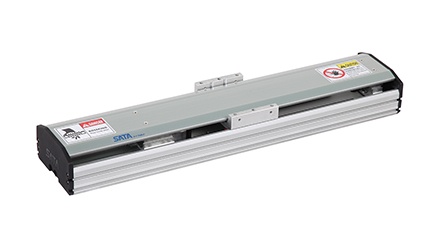

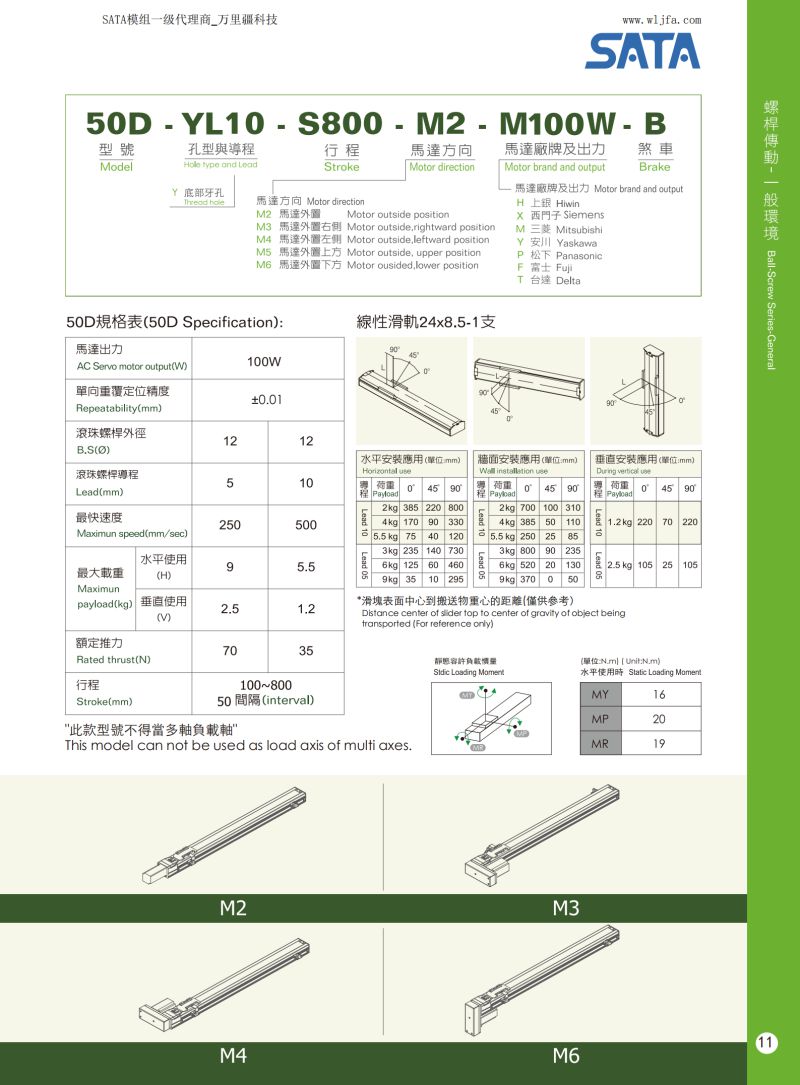

SATA仕達通絲桿滑臺導軌模組50D規格表

馬達出力：100W

單向重復定位精度：±0.01mm

滾珠絲桿外徑：12/12mm

滾珠絲桿導程：5/10mm

速度：250/500mm/s

水平使用：9/5.5kg

垂直使用：2.5/1.2kg

額定推力：70/35N

行程：100-800mm

SATA一般螺桿滑臺特點

安裝與維護容易

低價格

高鋼性

高重現精度±0.02mm

客制化行程

SATA一般螺桿滑臺應用

高精密產業

FPD產業

自動送料機構

自動化視覺檢測

自動化組裝與點膠

電路板雕刻設備

SATA格揚直線滑臺生產流程

1、設計人員依客戶要求規劃出圖

2、訂單確認后原圖回傳

3、加工生產

4、組裝前滑軌行走等高線檢測

5、組裝前滑軌行走平行線檢測

6、皮帶型張力值檢測

7、組裝完成后裝馬達試車檢驗

8、滑臺噪音值檢測

9、重復定位精度檢測

10、出廠滑臺均檢測錄影

11、滑臺獨立二維碼

12、滑臺均附出廠檢測報告
