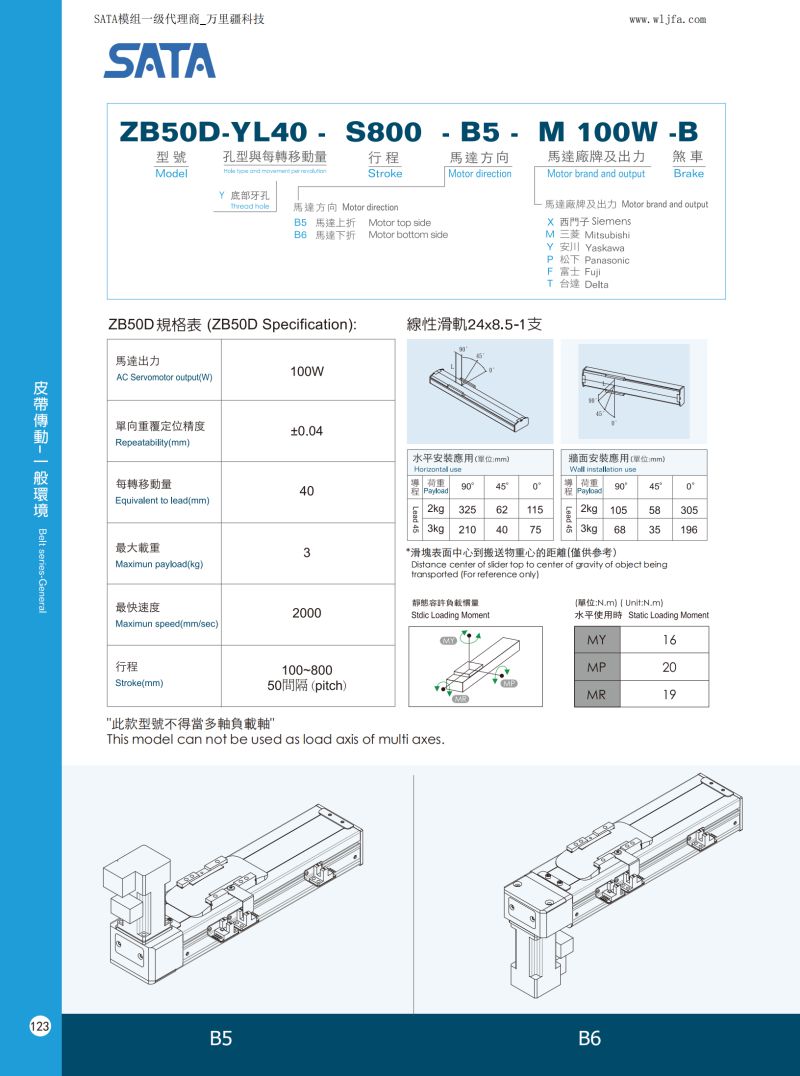

SATA仕達通一般皮帶滑臺ZB50D規格表

馬達出力：100W

單向重復定位精度：±0.04mm

每轉移動量：40mm

載重：3kg

速度：2000mm/s

行程：100-800mm

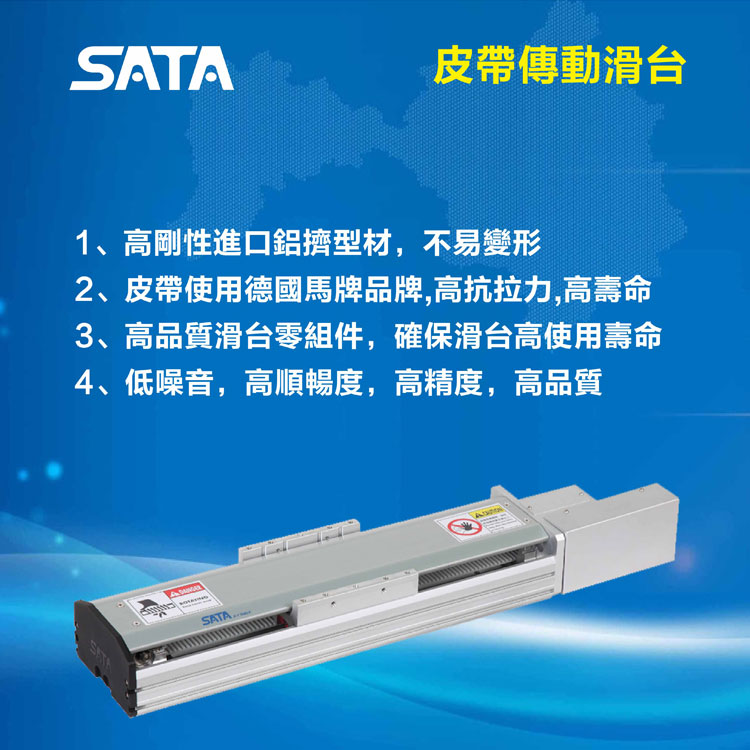

一般皮帶滑臺特點

安裝與維護容易

高速度

高重現精度±0.04mm

客制化行程

一般皮帶滑臺應用

高精密產業

半導體產業

醫療自動化產業

FPD面板搬運

檢測或試驗環境

SATA格揚直線滑臺生產流程

1、設計人員依客戶要求規劃出圖

2、訂單確認后原圖回傳

3、加工生產

4、組裝前滑軌行走等高線檢測

5、組裝前滑軌行走平行線檢測

6、皮帶型張力值檢測

7、組裝完成后裝馬達試車檢驗

8、滑臺噪音值檢測

9、重復定位精度檢測

10、出廠滑臺均檢測錄影

11、滑臺獨立二維碼

12、滑臺均附出廠檢測報告

SATA線性模組使用說明：
1、滑臺出貨前，在動態及靜態方面均采取嚴格品質管制，確保客戶使用上的精度及順暢；
2、客戶于滑臺正常使用二個月后，進行次保養，以后采每月保養一次，確保滑臺之順暢；
3、保養所使用潤滑油規格；
  滾珠螺桿保養油為一般市售潤滑油，粘度建議為30-40cst的潤滑油。
  線直線導軌保養油為一般市售潤滑油，粘度建議為30-150cst的潤滑油。
  無塵系列保養油為無塵專用潤滑油。
4、每月保養時可同時檢查Sensor的檢知光電區是否有異物或灰塵，如果有，可以用干式無塵布擦拭。
